S7-300 PROFINET IO 通信快速入门.pdf

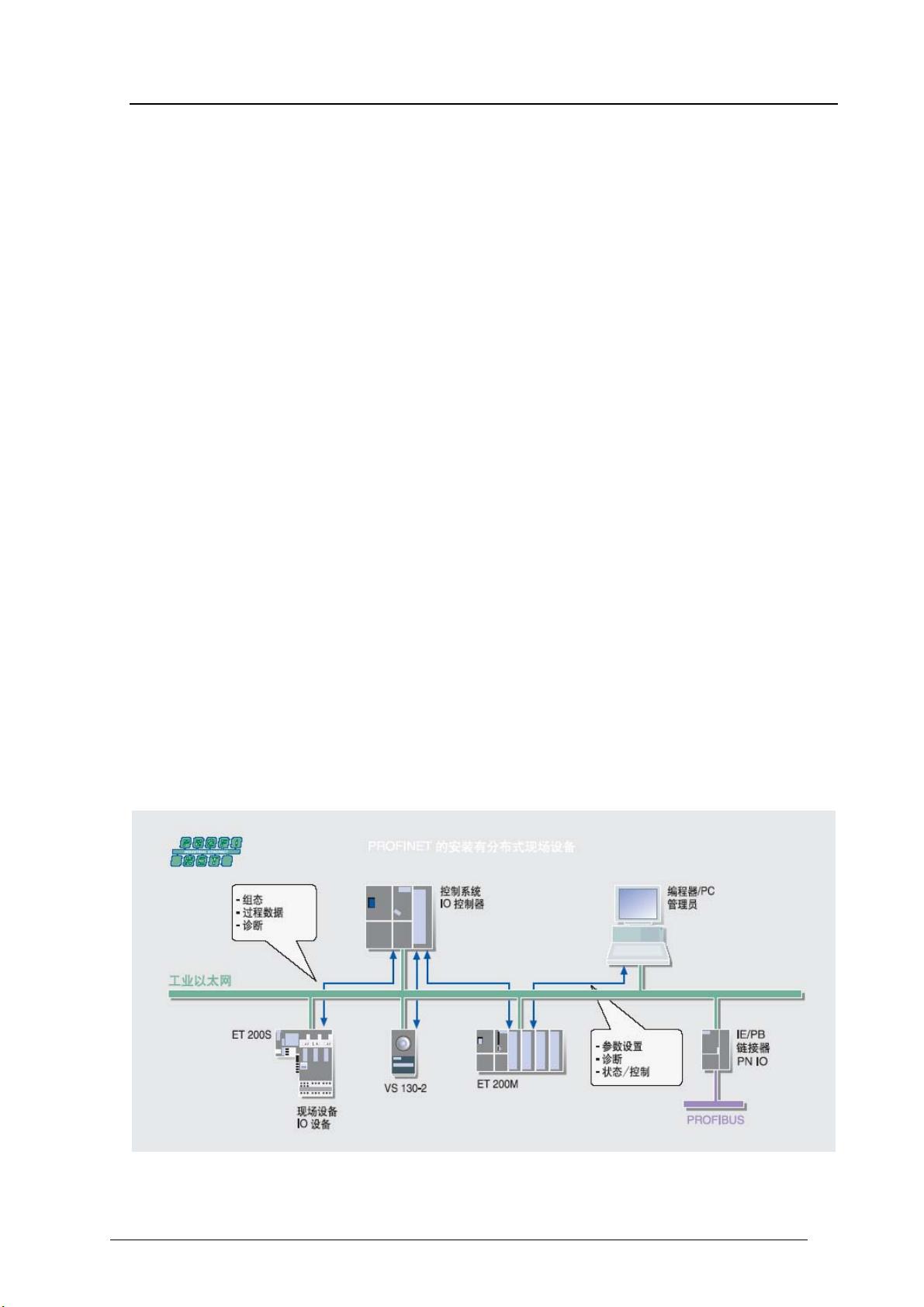

在讨论S7-300 PROFINET IO通信快速入门时，必须首先理解PROFINET的基础知识。PROFINET是一种创新的、开放式的工业以太网标准，它符合IEC61158标准，广泛应用于工业自动化领域。它基于工业以太网技术，采用TCP/IP协议和IT行业标准，因此具备实时通信的能力，并且可以实现现场总线系统的无缝集成。借助PROFINET，分布式现场设备如信号模板和IO设备可以直接连接到工业以太网，并与PLC等自动化设备进行通信。 在PROFINET IO通信中，IO控制器（如CPU315-PN/DP）与IO设备（如ET200S）通过工业以太网实现数据交换。在S7-300 PLC系列中，IO控制器负责处理过程信号和直接将现场设备连接到工业以太网。PROFINET IO通信的配置流程涉及多个步骤，从打开Step7软件开始，到创建项目、添加IO控制器、硬件组态、编写用户程序、设置IO设备名称，以及下载硬件组态和用户程序，最后测试用户程序。 在实际的配置过程中，首先需要打开Step7软件，创建一个新项目，并添加IO控制器。对IO控制器和IO设备进行硬件组态是必要的步骤，这包括在Step7中对它们的硬件进行配置和参数设置。完成硬件组态后，还需要编写用户程序，这样才能实现IO控制器和设备之间的实际通信。设置IO设备名称是为了在通信过程中唯一标识每个IO设备。在进行通信之前，还需要设置好PG/PC接口，即编程设备/个人电脑接口，以确保通信的正确建立。 下载硬件组态和用户程序是配置过程中的关键步骤。这涉及到将配置好的硬件设置和编写的用户程序下载到实际的硬件设备上，包括IO控制器和IO设备。完成下载之后，需要进行测试以验证用户程序的正确性，并确保系统按照预期工作。 在PROFINET IO通信的诊断过程中，可以执行在线诊断，以监测和识别系统中的问题。这一诊断功能对维护通信系统的稳定性和可靠性至关重要。 使用PROFINET可以达到与现场总线相同或更优越的响应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用需求。此外，利用具有PROFINET能力接口或代理服务器，可以实现现有模板或设备与PROFINET系统的透明连接，从而保护已有 PROFIBUS 用户的投资。 为了更好地利用PROFINET IO通信功能，熟悉其关键组件和设备是很重要的。例如，CPU317-2DP/PN或CPU315-2DP/PN模块可以作为IO控制器的CPU模块，IM151-3PN接口模块可以用于IO设备ET200S的直接连接。同时，SCALANCE交换机提供通讯处理能力，而CP1616则可以作为IO设备使用。 S7-300 PROFINET IO通信快速入门要求技术人员不仅理解基本的PROFINET概念和标准，还需要掌握具体的配置和诊断方法。通过逐步的指导和实际操作，使用者可以有效地完成PROFINET IO通信的配置与管理，从而在实际应用中实现自动化设备的稳定通信和高效控制。
